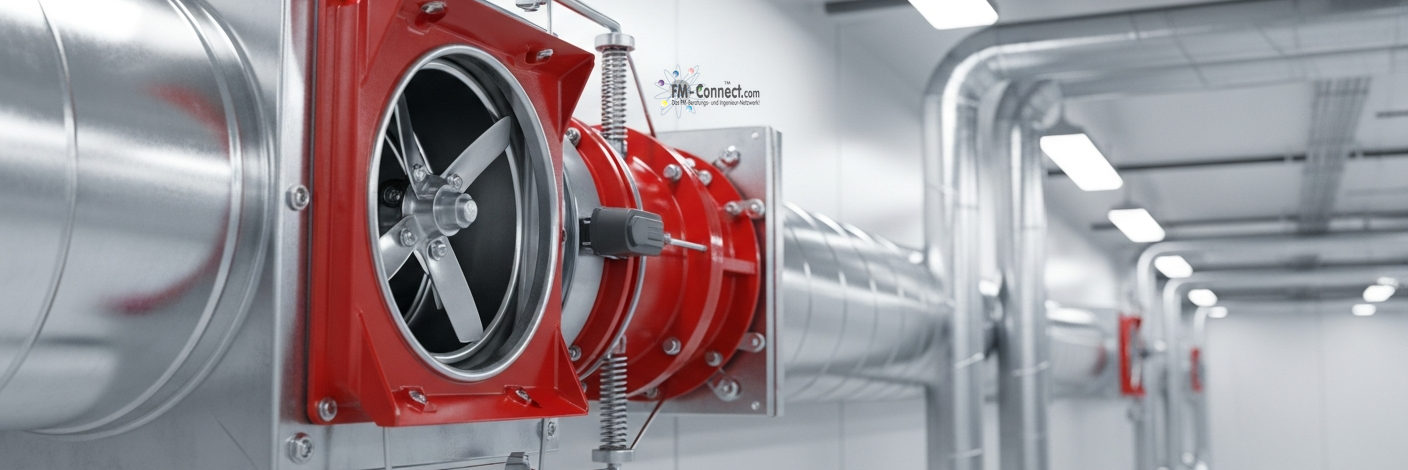

Brandschutzklappen (BSK), Rauchklappen und Ventile

Die Europäische Technische Bewertung (ETA) ist ein alternatives Bewertungsverfahren für Bauprodukte ohne vollständige harmonisierte Norm. Nach den Vorgaben der EU-Bauproduktenverordnung darf ein Hersteller nur dann eine Leistungserklärung ausstellen, wenn eine entsprechende harmonisierte Norm vorhanden oder eine ETA beantragt wurde. Die ETA wird von einer benannten Technischen Bewertungsstelle auf Basis eines zugehörigen europäischen Bewertungsdokuments (EAD) erstellt. Sie beinhaltet detaillierte Angaben zum Produktaufbau, Materialeigenschaften sowie die Ergebnisse aller relevanten Prüfungen (z. B. Feuer- und Rauchtests) und eine Einstufung in Leistungskennwerte. Zudem werden Angaben zur Dauerhaftigkeit, Wartung und zu Anwendungsbereich gemacht. Für den Betreiber bedeutet eine vorhandene ETA, dass die Bauprodukteigenschaften unabhängig bewertet und dokumentiert sind – sie dient damit als maßgeblicher Nachweis für die Qualität und Leistungsfähigkeit des Produkts, wenn keine Standardnorm existiert.

Das Europäische Bewertungsdokument (EAD) ist die Grundlage für die Erstellung einer ETA. Es definiert für einen bestimmten Produkttyp die zugrunde liegenden Prüfverfahren, Bewertungsparameter und Klassifizierungskriterien. Beim Beispiel der Brandschutzklappen legt das EAD etwa fest, wie der Feuer- und Rauchwiderstand zu prüfen ist und wie Leistungsklassen festgelegt werden. EADs werden durch EOTA veröffentlicht und vom Hersteller herangezogen. In der Praxis erhält der Facility Manager die EAD häufig zusammen mit den CE-Unterlagen: Es dient dann als Referenz, um nachvollziehen zu können, nach welchen Kriterien das Produkt geprüft und bewertet wurde. In Audits und Zertifizierungen unterstützt das EAD als Nachweisdokument die Qualitätssicherung der Produkteigenschaften.

In der technischen Produktdokumentation sind alle relevanten Informationen zu dem Bauprodukt zusammengestellt. Dazu gehören Auszüge aus Datenblättern, detaillierte Konstruktions- und Materialbeschreibungen, Angaben zu Leistungskennwerten sowie alle einschlägigen Prüfberichte (z. B. Feuerwiderstandstests nach DIN EN 1366-2 oder Leckageprüfungen). Auch die Produktklassifizierung (z. B. Feuerwiderstandsklasse EIxx) und etwaige Zulassungsnummern (z. B. AbZ-Nummern des DIBt) sind enthalten. Nach der BauPVO muss der Hersteller diese Unterlagen bereitstellen. Für das Facility Management sind sie essenziell: Sie liefern die Grundlage für alle späteren Rückschlüsse auf Einbau- und Betriebsbedingungen, für Planungen etwaiger Nachrüstungen und für die Freigabe von Wartungsarbeiten. Zudem werden sie meist vollständig in die Gebäudeakte übernommen, um bei behördlichen Kontrollen oder technischen Gutachten als Referenz zu dienen.

Die Montage-, Einbau- und Betriebsanleitung wird vom Hersteller für jede Brandschutz- und Rauchschutzklappe herausgegeben. Sie ermöglicht den korrekten Einbau sowie den sicheren und effizienten Umgang mit dem Produkt. In dieser Anleitung sind alle wesentlichen Vorgaben festgelegt: zum fachgerechten Einbau (z. B. Montagebedingungen für Wand- oder Deckeneinbau, erforderliche Dichtungssysteme, Befestigungsart), zur Inbetriebnahme (Funktionsprüfung bei Übergabe) sowie zu den vorgeschriebenen Prüf- und Wartungsintervallen. Weiterhin enthält sie Hinweise zur Reinigung und Schmierung sowie ausführliche Bedien- und Sicherheitshinweise für das Anlagenpersonal. Für den Betreiber bildet diese Anleitung die Basis für Wartungsverträge und Schulungsunterlagen: Sie dient Technikern als verbindliche Arbeitsgrundlage und Prüfreferenz, wenn beispielsweise im Rahmen einer Brandschutzinspektion oder einer behördlichen Abnahme die korrekte Installation und der ordnungsgemäße Betrieb nachzuweisen sind.

Die Einbauanleitung fokussiert ganz auf den physischen Einbau der Brandschutzklappe. Sie stellt sicher, dass die Klappe genau so montiert wird, wie sie im Feuerwiderstandstest geprüft wurde. Typischer Inhalt sind genaue Angaben zum Einbauort (Wand-, Decken- oder Bodeneinbau) und zum Wandaufbau (z. B. Massivwand oder Leichtbauwand) sowie zu den benötigten Abdichtungen und Befestigungsarten. Oft sind Maßangaben zu Spaltmaßen, Einbaumaßen und Feuerwiderstandsfugen enthalten. Zudem wird üblicherweise ein Montageprotokoll beigelegt, in das der Errichter alle kritischen Montageparameter einträgt. Diese Einbauanleitung bildet die Basis für die formale Abnahme der Anlage: Nur wenn die Klappe nach den im Prüfzeugnis spezifizierten Bedingungen eingebaut ist, entsprechen ihre im Betrieb erzielten Leistungswerte den Anforderungen. Sie wird daher auch bei späteren Folgeprüfungen nach VDI 3819 oder technischen Audits zur Verifizierung herangezogen.

Die Wartungsanleitung definiert alle erforderlichen Instandhaltungsmaßnahmen für die Brandschutzklappen. Sie legt die Prüffristen fest (in der Regel mindestens einmal jährlich) sowie die konkreten Arbeiten, die bei den Kontrollen auszuführen sind. Dazu gehören Funktionsprüfungen (Öffnen/Schließen der Klappe, Auslöseschaltungen), die Schmierung beweglicher Teile, die Reinigung von Führungen und Dichtflächen sowie gegebenenfalls Dichtheitskontrollen. Zudem müssen alle festgestellten Mängel und durchgeführten Korrekturen sorgfältig dokumentiert werden. Nach DIN EN 15650, VDI 3819 und den Vorschriften der MVV TB sind diese regelmäßigen Prüfungen durch eine befähigte Person ausdrücklich vorgeschrieben. Im Facility Management wird die Wartungsanleitung in das elektronische Wartungsmanagement (CAFM) übernommen und dient als Grundlage für Instandhaltungspläne. Sie unterstützt den Betreiber bei der Erfüllung seiner Verantwortung und liefert Nachweise für den Zustand und die Prüfdokumentation der Anlage (z. B. in Brandschutzberichten oder Audits).

Die EG-Konformitätserklärung ist eine vom Hersteller ausgestellte schriftliche Bestätigung, dass das Bauprodukt sämtliche relevanten EU-Vorschriften und harmonisierten Normen erfüllt. In dieser Erklärung werden der Name des Herstellers, die Produktkennung sowie die angewandten technischen Regeln und Normen aufgeführt. Sie bezieht sich auf die Ergebnisse der werkseigenen Produktionskontrolle und ggf. die Prüfungen durch eine notifizierte Stelle. Wesentliches Element ist das CE-Zeichen: Nur mit einer gültigen Konformitätserklärung darf der Hersteller das CE-Kennzeichen anbringen. Für den Betreiber ist die Konformitätserklärung ein Pflichtdokument bei der Abnahme von Baumaßnahmen und bei behördlichen Prüfungen. Sie belegt rechtssicher, dass das Produkt nach EU-Vorgaben zugelassen wurde. Ein Fehlen oder Fehler in der Erklärung kann zu rechtlichen Problemen führen und die Haftung des Betreibers beeinträchtigen, daher wird dieser Nachweis in Audits und Bauabnahmen stets eingesehen.

Die Leistungserklärung ist ein zwingendes EU-Dokument für harmonisierte Bauprodukte gemäß BauPVO (Anhang III). Sie dokumentiert die Leistung des Bauprodukts hinsichtlich seiner wesentlichen Merkmale (z. B. Feuerwiderstandsklasse, Luftdurchlässigkeit oder Ansprechverhalten) und stellt die Konformität mit den geltenden Normen sicher. Zu den Inhalten gehören ein eindeutiger Produktkenncode und Verwendungszweck, Angaben zum Hersteller (Name, Adresse), Beschreibung des Systems zur Leistungsbewertung sowie die Referenz der harmonisierten Norm oder des Europäischen Bewertungsdokuments und die ermittelten Leistungsklassen. Die Leistungserklärung wird vom Hersteller erstellt und unterzeichnet, der damit für die Richtigkeit der Angaben haftet. Mit ihr wird die CE-Kennzeichnung des Produkts begründet.

Der Verwendbarkeitsnachweis (auch „Zustimmung im Einzelfall“) ist laut § 20 HBauO erforderlich, wenn für ein Bauprodukt keine technischen Baubestimmungen oder allgemein anerkannten Regeln der Technik vorliegen oder das Produkt von den Vorschriften wesentlich abweich. In einem solchen Fall prüft die Bauaufsichtsbehörde (oft in Abstimmung mit dem DIBt) die sichere Anwendbarkeit des Produkts. Ein positiver Bescheid bescheinigt, dass das Produkt im konkreten Bauvorhaben verwendet werden darf. Diese Zustimmung gilt in der Regel nur für das jeweilige Bauprojekt und muss vor Baubeginn eingeholt werden.

Die Produktspezifikation fasst alle relevanten technischen Daten der Brandschutzklappe zusammen. Sie basiert auf der europäischen Norm DIN EN 15650, die Anforderungen und Prüfverfahren für Brandschutzklappen in Lüftungsanlagen festlegt. Darin sind die Einstufungen nach Feuerwiderstandsklassen (z. B. EI 30, EI 60, EI 90), Luftdurchlässigkeitsklassen, zulässige Temperaturbereiche sowie Materialeigenschaften definiert. Die Spezifikation umfasst Maße, Gewicht und Materialangaben sowie die Art der Auslöseeinrichtung (z. B. Federkraft oder thermoelektrischer Auslöser). Sie dient den Fachplanern als Planungsgrundlage und bildet die Basis für Wartung und Ersatzteilmanagement.

Das allgemeine bauaufsichtliche Prüfzeugnis (abP) ist ein Verwendbarkeitsnachweis für ungeregelte Bauprodukte. Es wird ausgestellt, wenn zwar anerkannte Prüfverfahren existieren, jedoch keine allgemeine Zulassung vorliegt. Das Prüfzeugnis dokumentiert, dass die Brandschutzklappe in anerkannten Feuer- und Dichtheitsprüfungen (z. B. nach EN 1366-2) getestet und für den Einsatz freigegeben wurde. Enthalten sind u. a. Angaben zu Prüfnummer, Prüflabor und Ergebnis sowie Hinweise zu Geltungsdauer und Einsatzbereich. Zusammen mit der CE- bzw. Ü-Kennzeichnung belegt das abP die Übereinstimmung mit den bauaufsichtlichen Anforderungen.

Die Konformitätsbestätigung Montage ist ein Nachweis des ausführenden Fachunternehmens, dass die Brandschutz- oder Rauchschutzklappe fachgerecht eingebaut wurde. Darin werden Typ und genaue Lage der Klappe sowie die eingesetzten Abdichtungs- und Befestigungssysteme dokumentiert. Ebenfalls wird bestätigt, dass die Montage gemäß den Vorgaben der bauaufsichtlichen Zulassung, den Herstellervorgaben und der Verwaltungsvorschrift Technische Baubestimmungen erfolgt ist. Die Bestätigung wird vom verantwortlichen Installateur mit Firmenstempel unterschrieben und ergänzt die Abnahmeunterlagen der Anlage.

Die Wartungsanleitung legt die Vorgaben für die periodische Instandhaltung der Brandschutz- und Rauchschutzklappen fest. Sie gibt Prüffristen (in der Regel halbjährlich oder jährlich) und Prüfkriterien vor sowie Verfahren für Sichtprüfungen, Funktionsprüfungen, Reinigungs- und Schmiermaßnahmen. Nach DGUV-Information 208-026 und den Anforderungen der Betriebssicherheitsverordnung müssen alle sicherheitsrelevanten Bauteile regelmäßig durch eine befähigte Person geprüft werden. In der Anleitung sind auch Hinweise zu Verschleißteilen und Einstellarbeiten aufgeführt. Alle durchgeführten Prüfschritte sind in einem Wartungsprotokoll zu dokumentieren und bilden die Grundlage für die Erfüllung der Betreiberpflichten nach der Betriebssicherheitsverordnung (BetrSichV).

Die allgemeine bauaufsichtliche Zulassung (abZ) bzw. Bauartgenehmigung (abG) ist ein Genehmigungsdokument, das vom Deutschen Institut für Bautechnik (DIBt) erteilt wird, wenn für ein Produkt kein harmonisierter Standard existiert. Für spezielle Brandschutzklappen (z. B. in feuerwiderstandsfähigen Unterdecken oder Industrieabluftleitungen) existiert oft keine Anwendung der Norm DIN EN 15650; hier ist eine abZ erforderlich. Die Zulassung enthält eine amtliche Zulassungsnummer, eine ausführliche Produktbeschreibung, die genehmigten Anwendungsfälle sowie die Geltungsdauer. Sie beruht auf zugrunde liegenden Prüfberichten und Vergleichsnachweisen. Produkte mit abZ müssen mit dem Ü-Zeichen versehen sein. Die Zulassung ist auf der Baustelle bereitzuhalten und Teil der Abnahmeunterlagen.
